圆柱滚子轴承

圆柱滚子轴承

圆柱滚子与滚道为线接触的轴承。 负荷能力大,主要承受径向负荷。滚动体与套圈挡边摩擦小,适于高速旋转。

根据套圈有无档边,分有NU、NJ、NUP、N、NF等单列轴承,及NNU、NN型双列轴承。

该轴承内圈、外圈可分离的结构。

内圈或外圈无挡边的圆柱滚子轴承,其内圈和外圈可以向轴向作相对移动,所以可以作为自由端轴承使用。

在内圈或外圈的某一侧有双挡边, 另一侧的套圈有单个挡边的圆柱滚子轴承,可以承受一定程度的一个方向轴向负荷。

双列的圆柱滚子轴承,对径向负荷刚性高,主要用于机床主轴。

一般使用钢板冲压保持架,或铜合金车制保持架。但也有一部分使用聚酰胺成形保持架。


产品介绍产品参数应用领域

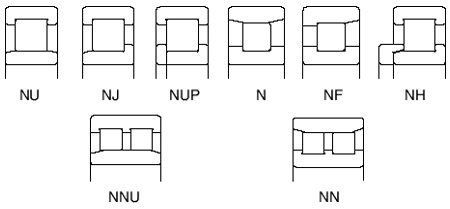

根据圆柱滚子轴承套圈挡边的有无,分以下各种形状。

NU型、N型、NNU型及NN型适用于自由侧轴承。NJ型、NF型,可以承受一定程度的一个方向的轴向载荷,NH型及NUP型作为固定侧轴承使用。
NH型圆柱滚子轴承是由NJ型圆柱滚子轴承和L形挡边圈组装而成的。

NUP型轴承在安装时请将挡圈的刻字侧朝外。

圆柱滚子轴承(冲压保持架)

备有大载荷容量EW系列产品。

圆柱滚子轴承(切制保持架)

备有高载荷容量EM系列产品。

圆柱滚子轴承(切制保持架)

圆柱滚子轴承(聚酰胺成形保持架)

带聚酰胺成形保持架(ET型),在-40120℃的温度范围内可连续使用。但是,若要在齿轮油、难燃性工作油、酯类合成油环境的100℃以上高温下使用时,请事先与我们咨询。

满装滚子型圆柱滚子轴承

满装滚子型圆柱滚子轴承没有保持架,可装配最大数量的滚子,因此,载荷容量非常大。但正因为是满装滚子型,与带保持架的轴承相比,在高速性能方面较差。

开放型单列及双列轴承,主要用于一般产业机械的低速高载荷领域,防尘盖型双列轴承,主要用于起重机钢绳滑轮。

滑轮用圆柱滚子轴承

特点

密封性:由于带接触式密封圈,防止异物、水等侵入的效果极佳。

大载荷容量:作为滑轮用轴承,具有大径向载荷容量和推力载荷容量。

耐蚀性:通过磷酸盐镀膜处理,提高了防锈能力。

润滑脂补给型:为密封型轴承,同时,可通过内圈设有加脂孔补给润滑脂。

减少了安装零部件:带有外圈挡圈,密封性好,因此可减少轴承周围的零部件数量,使滑轮整体结构的成本降低。
